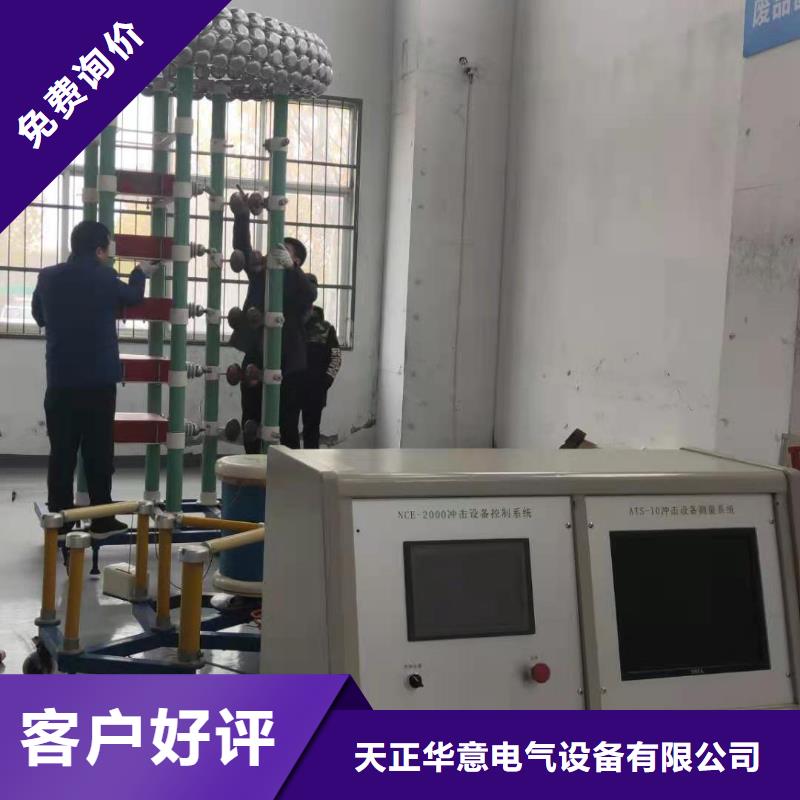

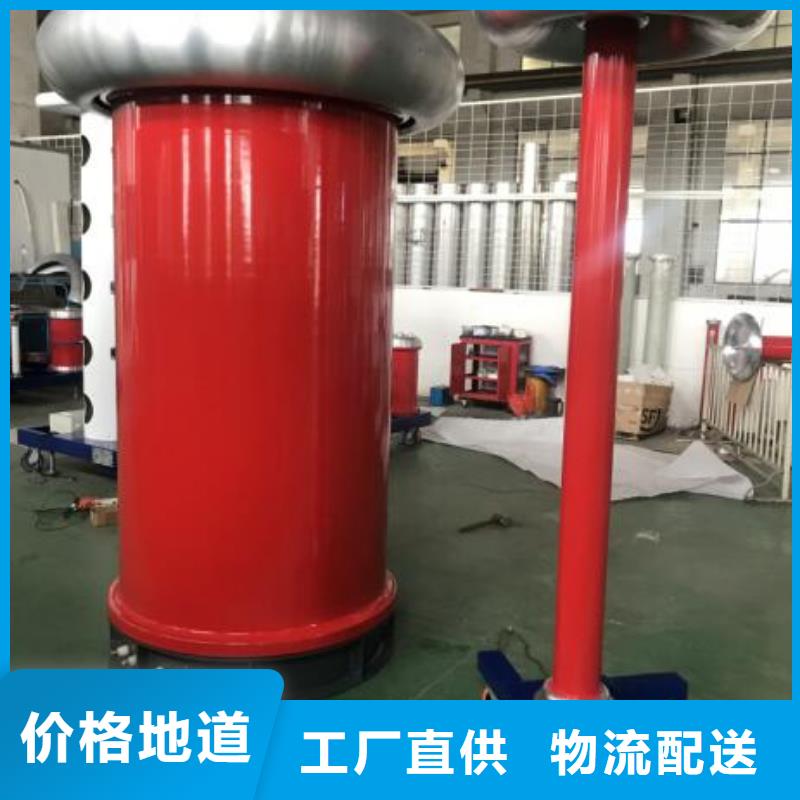

巢湖雷电冲击发生器主要部件1、充电部分(1)采用恒流充电装置;(2)采用油浸式充电变压器,次级电压85kV,额定容量5千伏安;(3)采用2DL-200kV/200mA的高压整流硅堆,反向耐压200kV,平均电流0.2A,高压整流硅堆安装在充电变压器前面,可倒换充电电压极性;(4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上;(5)采用双边对称恒流充电方式;(6)自动控制时,恒流充电装置在10%~额定充电电压范围内,实际充电电压与整定电压偏差不大于±1%,充电电压的不稳定性不大于±1%,充电电压的可调精度为1%;(7)直流电阻分压器2只,采用50kV,300M,油浸式金属膜电阻.低压臂电阻装在分压器底法兰内,低压臂上的电压信号用屏蔽电缆引入控制台内;(8)自动接地开关采用电磁铁分合接地机构,试验停止时可自动将主电容器短路并经保护电阻接地;(9) 恒流充电的电感、电容、充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻,自动接地开关和绝缘支柱等安装在一个底盘上;2.本体部分(1)主体结构形式采用四柱结构,由4只法兰构成的钢体支架平行外挂两只电容器,构成一个稳定的结构组成1级,主体设备为2级,组成组合塔式结构,各级逐级叠装,拆装检测方便,整体结构稳定;(2) 本体采用不对称恒流充电方式,恒流调压,从零至整定电压连续可调,点火放电瞬间充电电源自动关断,每级额定电压100kV;(3)本体绝缘支柱2级塔式结构.每级包括2台MWF50-1.0铁外壳油浸式脉冲电容器、充电电阻、波头电阻、波尾电阻和点火球隙等,所有同步放电球均装在封闭的绝缘内,通过控制台可手、自动调节球隙 (4)单台脉冲电容为1.00.05F,直流工作电压50kV,电容器电感0.2H,复合膜油浸绝缘,电容器在正常的工作状态和工作环境下,电容器出线套管能够承受垂直拉力15kg,同时保证不损坏和渗漏油;


巢湖雷电冲击发生器 ★升压器号设定:如果使用I号升压器单独升压,升压器号设定为I号(此时试验电压设定≤30KV),如果使用I号升压器和II号升压器串联升压,升压器号设定为I+II号。★频率有四种选择:0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz。★试验电压范围为10KV至额定值。(请不要设小于10KV的试验电压),它规定了我们所要升至的试验电压。仪器升至接近这个设定电压值时,就不再升压,并保持在这个峰值下进行等幅的正弦波输出。★电压保护值设定范围为0至额定值,单位为kV。它规定了通过试品的电压上限值,当电压超过此设定时,仪器自动切断输出,进行停机操作。一般情况下电压保护值由系统自动设定,比试验电压高2-4KV。★电流保护值设定范围为0至额定值,单位为mA。它规定了通过试品的电流上限值,当电流超过此设定时,仪器自动切断输出,进行停机操作, 一般情况下电流保护值由系统自动设定。★定时修改范围:0-60分。它规定了试验时间的长短。单位为分钟。★F表示输入电压频率。 ★可以存储打印20组历史数据。以上电压,电流均为峰值,仪器显示的测量数据,以及打印报告上的电压电流值均为峰值。按退出键显示20组历史数据,将光标移到“启动试验电压”按确定键,仪器进入图6所示的升压界面。图6(升压画面)自动升压自检成功后,仪器自动进入升压状态。仪器将用若干个周期的时间(几分钟)将电压升至设定值。在升压过程中,按停机键,仪器将切断电压输出,回到开始画面。当升压值接近设定值时出现图7图7此时按“上下”键1秒钟,微调电压,可多次调整,调整到设定值时按“确定”键1秒钟,出现图8,仪器开始计时,计时结束后自动打印试验报告。回到开始画面,放电结束后关机再开始下一次测量。

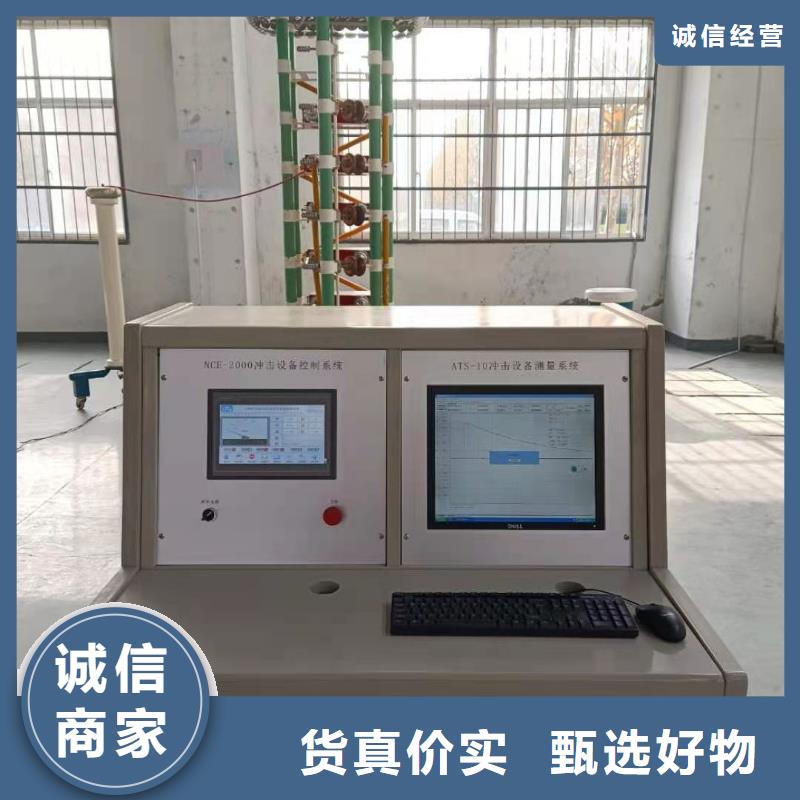

巢湖雷电冲击发生器冲击数字采集测量系统软件有如下功能和特点:?软件根据不同的操作打开不同的窗口,操作简单;?简洁的自动设置示波器的功能,为普通用户提供了方便;?可获取并保存高压冲击试验(以及其他类似试验)中的各种瞬态波形,并可在波形显示窗口中随意压缩、展开、移动波形;?可测量雷电全波、雷电截波、陡波、操作波、变压器类操作波、防雷器件残压波、冲击电流方波、冲击电流指数波以及变压器示伤波形等各种波形中的主要参数,如峰值电压/电流、波头时间、波尾时间、截断时间、上升/下降时间、10%(或90%)脉冲宽度、反峰系数等等,并通过IEC1083-2的考核;?波形成图功能可将当前波形显示窗口内显示的波形制成jpg格式的图形文件;?双时基功能;?极性自动切换功能;?波形的注释功能可在波形的数据和图形中插入用户对该波形的注释。?试验记录功能可在用户保存波形的同时自动生成试验记录。?软件的打印功能可直接将波形窗口中显示的波形直接送至打印机打印。


巢湖雷电冲击发生器 触发球间隙调试在【参数设置】页面中,点击【球隙调试】进入触发球间隙调试,该页面总共包括3部分,触发球状态显示、触发球参数设置和触发球控制设置。5.3.7.触发球状态显示:右图,以动画的方式显示当前触发球检测信号的位置、距离差和控制方式。?图中“上下箭头”为手动控制触发球距离增大、减小。?“31.3mm”显示的是当前参数下触发球的距离。?“0 量值”该值显示的是实际信号检测到的数值,也就是我们所需要调试的值?“小值”“值”按钮是用来将当前量程值写入小位置,和位置。5.3.8.触发球距离设置:右图,将调试结果输入在这里。?触发球小位置:将触发球运行至小距离处,记录当前触发球位置的量值,写入【触发球小距离位置】,或者将触发球运行至小距离处后,点击【写入小位置】按钮,数值自动记录。?触发球位置:将触发球运行至距离处,记录当前触发球位置的量值,写入【触发球距离位置】,或者将触发球运行至距离处后,点击【写入位置】按钮,数值自动记录。保存参数:调试结束后,点击【保存】按钮,保存调试结果。
